电子水牌相关技术

2020-04-02 18:02:07

     卡沃尔电子水牌,  是广告牌的一种。流行总是在不经意间轮回着,指示牌从什么时候开始起用已经不重要了,我们只需要知道,它是主人家把想表达的信息写在一张牌上,给想看到的人看见。一般放在门口,或路口等,受众人经过的地方。后来,这种指示牌在酒店大范围使用,还给它起了个比较专业的名字“水牌”。而电子水牌是在水牌发展了N年后开始应用起来的。

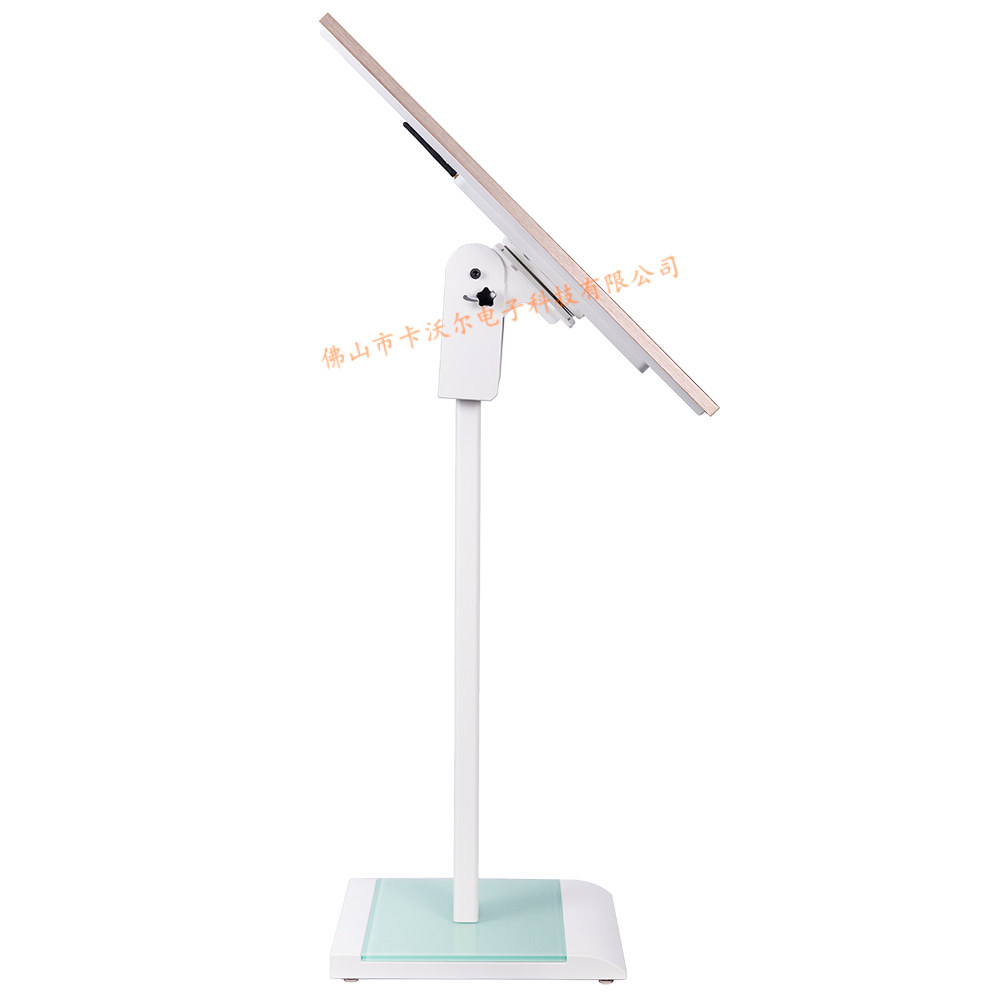

电子水牌相关技术(图1)

    电子水牌通常是在可透光的广告纸背侧利用光源照射,使之形成色彩绚丽的广告招牌。随着LED照明技术的发展,人们对照明效果的要求也越来越高,在电子水牌的驱动电源设计过程中,可控硅调光电路因其具有电路简单、安装方便等特点而得到了广泛应用。目前的调光方法多数是通过改变市电的导通角而改变输入至光源的电压有效值(Root Mean Square,RMS),且进一步改变灯光的亮度,导通角越小,则光源两端电压越低,流过光源的电流有效值越低,灯光亮度越低,反之亦然。但是,采用这种调光电路的电子水牌普遍存在调光频闪、非线性等缺点,进而影响电子水牌的展示效果。

     要解决的技术问题在于,提供一种电子水牌,该电子水牌在其驱动电压的调控下,可实现LED背光模组的线性调光及避免调光频闪,进而提高电子水牌的展示效果。

     为解决上述技术问题,本实用新型采用如下技术方案。

     电子水牌,包括有水牌本体,所述水牌本体上设有玻璃面板,所述玻璃面板的背侧设有透光广告布,所述水牌本体内设有LED背光模组和驱动电源,所述LED背光模组的发光侧朝向透光广告布,所述驱动电源包括有:一变压器,其输入端连接电网,用于将输入电压降压变换后从输出端输出;一EMI滤波电路,其输入端连接所述变压器的输出端,用于滤除外界电网的高频脉冲对电源的干扰以及该电源对外界电网的干扰;一整流电路,其输入端连接所述EMI滤波电路的输出端,用于将输入的交流电整流为脉动直流电后从输出端输出;一BOOST升压电路,其输入端连接所述整流电路的输出端,用于将输入电压升压变换后输出至LED背光模组;一PWM发生器,其输入端连接所述整流电路的输出端,用于输出脉宽调制信号至BOOST升压电路的驱动端,以驱动BOOST升压电路输出持续的直流电压;一调光电路,所述调光电路包括有一RMS-DC电路、一比例电路及一比较器,所述RMS-DC电路的输入端连接BOOST升压电路的输出端,其用于将BOOST升压电路输出的有效值采样电压转换为直流电压而从输出端输出;所述比例电路的输入端连接RMS-DC电路的输出端,其用于将输入的直流电压校准后从输出端输出;所述比较器的同相端连接比例电路的输出端,该比较器的输出端连接至MOS管的栅极,所述MOS管的漏极接LED背光模组的阴极,该MOS管的源极通过对地电阻接地,该MOS管的源极还连接比较器的反相端。

        以上是网络上摘要的一些电子水牌的技术描述,做为工厂,我们一直在做这样的事情,只是我们没有用文字详细地表达出来。对于用户来说,希望电子牌的外框简约时尚,希望质量稳定。希望软件好用,哪怕是对电子设备完全不懂的人也可以操作自如。这一直是卡沃尔追求的。
